親水型氣相二氧化硅比表面積 對粉末涂料白點的影響

在環保理念日益深化的工業涂裝領域，粉末涂料憑借低VOC排放、資源利用率高的優勢占據重要地位，而表面平整度是衡量其品質的核心指標之一。白點作為常見的外觀缺陷，不僅破壞了涂層的整體美觀，更可能暗示著內部分散不均的隱患，進而影響涂層的耐候性與機械性能。

近期，湖北匯富納米材料股份有限公司（以下簡稱“匯富納米”）依托其深厚的研發底蘊，開展了一項極具價值的對比實驗。該實驗聚焦于旗下親水型氣相二氧化硅HL系列（HL-150/HL-200/HL-300/HL-380），深入探究了在不同比表面積下，氣相二氧化硅對粉末涂料白點現象影響有何差異，為行業提供了寶貴的數據支撐與解決方案。

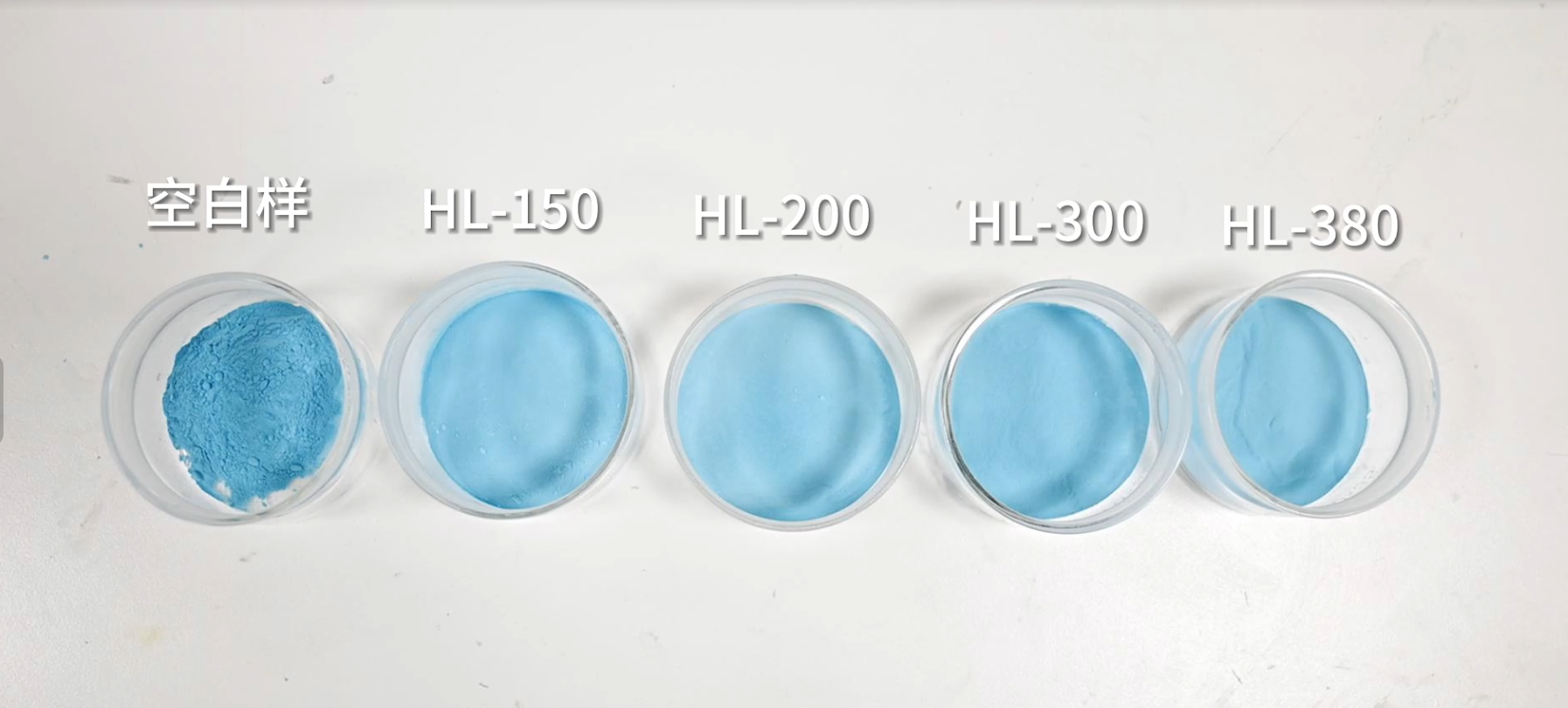

圖1

如圖1所示，實驗選用四種親水型氣相二氧化硅——HL-150、HL-200、HL-300、HL-380，其比表面積分別為150 m2/g、200 m2/g、300 m2/g和380 m2/g左右。實驗保持添加量、分散時間等工藝條件一致，將四種樣品分別加入基礎粉末涂料中，經分散后觀察粉末涂料表面狀態。

與空白樣相比，HL-150和HL-200樣品組幾乎未見白點，粉末表面均勻細膩，而HL-300和HL-380樣品組則出現輕微白點，在震蕩均勻后的表面可觀察到零星分布。這一現象提示：在相同分散條件下，高比表面積的親水型氣相二氧化硅更易導致白點產生。

這是由于HL-300和HL-380作為高比表面積產品，表面硅羥基數量顯著增加，顆粒間通過氫鍵和范德華力形成的附聚體更為緊密，且比表面積越大，附聚度越高。常規分散能量不足以打破這些強相互作用形成的三維網狀結構，導致部分聚集體殘留，在涂層中呈現為視覺上的白點。此外，高比表面積顆粒的表面能更高，與涂料基料的潤濕難度增加，進一步加劇了分散不均問題。可見，白點的產生并非材料本身的缺陷，而是材料特性與工藝匹配度的問題。

基于上述分析，對于需要使用高比表面積親水型氣相二氧化硅的粉末涂料配方，建議從以下幾方面優化工藝：

一是強化分散條件，高比表面積產品需要更高的剪切力或更長的分散時間才能實現充分解團聚。可適當提高高速混合機的轉速，或延長分散時間，確保團聚體被有效打開。

二是采用分段投料，在配方設計時，可考慮將氣相二氧化硅先與部分樹脂預混合，形成母料，再與其余物料混合。這種方式有助于提高助劑的潤濕性和分散均勻性。

三是篩選合適牌號，若非必需高比表面積的增稠或觸變效果，可優先選擇HL-150、HL-200等低比表面積產品，從源頭降低白點風險。

親水型氣相二氧化硅在粉末涂料中的白點表現與其比表面積密切相關——高比表面積產品因表面能高、易團聚，在相同分散條件下更易產生白點，但通過優化工藝完全可以改善。

這提醒我們，在追求粉末涂料極致性能的道路上，功能助劑的選用不能僅看“添加量”與“效果”，更要關注“怎么加”與“如何分散”。每一種材料都有其獨特的“脾性”，唯有理解其本質，才能駕馭其特性。

隨著綠色涂裝與高性能涂層需求持續增長，粉末涂料的應用領域不斷拓展。氣相二氧化硅作為關鍵的納米功能助劑，其與樹脂體系的相容性、分散穩定性研究仍值得深入。唯有在微觀層面實現每一種粒子的均勻分布，方能在宏觀層面呈現出完美的涂裝表面——這是材料工程師的追求，亦是工業美學的基石。
