疏水氣相二氧化硅對有機硅發泡材料強度影響

有機硅發泡材料以其優異的柔韌性、耐高低溫性、化學穩定性和生物相容性，在密封、隔熱、減震、醫用輔料等領域得到廣泛應用。然而，純有機硅泡沫的力學性能通常較弱，限制其在結構或高負載環境下的應用。近年來，疏水型氣相二氧化硅作為一種高效納米增強填料，被引入有機硅發泡體系中，顯著提升了材料的力學性能。湖北匯富納米材料股份有限公司技術人員結合實驗數據，驗證探究疏水型氣相二氧化硅對有機硅發泡材料拉伸強度與斷裂伸長率的增強效果，并深入分析其補強機理與實際應用價值。

有機硅發泡材料是以硅氧鍵為主鏈、側鏈含有機基團的高分子材料經發泡工藝制成的多孔彈性體。其具有優良的耐候性、電絕緣性、透氣性和柔軟觸感，但純硅橡膠發泡后往往強度較低、易撕裂，難以滿足工程應用中對材料機械性能的要求。

圖1

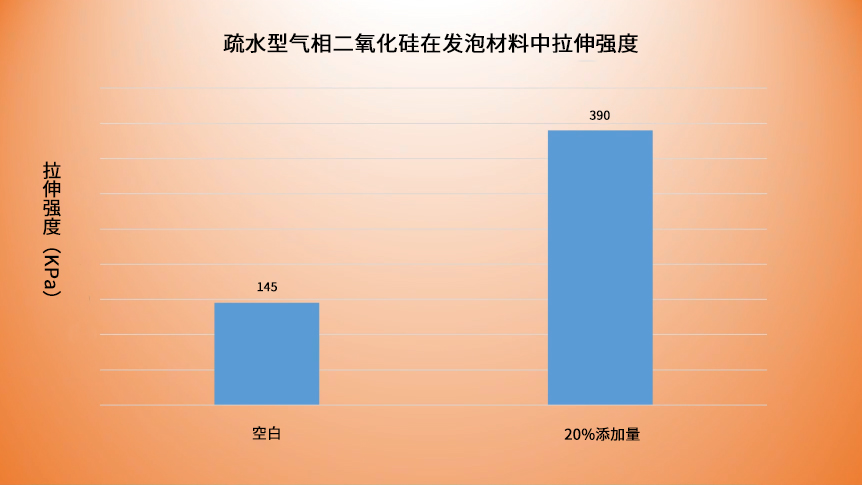

根據圖1實驗結果，在有機硅發泡材料中添加20%的疏水型氣相二氧化硅后，其拉伸強度由空白樣品的145kPa大幅提升至390 kPa，增幅接近170%。

圖2

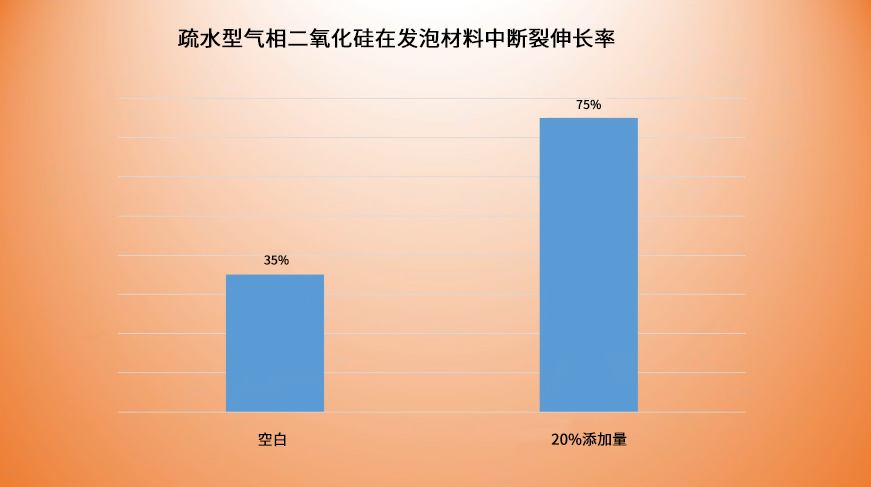

同時如圖2所示，斷裂伸長率也從35%提高到75%，增長超過114%。這一顯著變化表明，適量的疏水型氣相二氧化硅不僅能有效增強材料的剛性與承載能力，還能保持甚至提升其韌性與延展性，實現“剛柔并濟”的綜合性能優化。

疏水型氣相二氧化硅之所以能在有機硅發泡體系中發揮卓越的補強作用，主要源于以下幾個方面的協同機制：

1.高比表面積與界面相互作用

氣相二氧化硅具有極高的比表面積（通常可達30–450m2/g），使其在復合材料中形成大量活性位點。當其均勻分散于有機硅基體中時，可通過物理吸附或化學鍵合方式與聚合物鏈段發生強烈相互作用，從而在應力傳遞過程中起到“錨固”作用，有效阻止裂紋擴展，提高整體結構穩定性。

2.三維網絡結構構建

疏水型氣相二氧化硅顆粒呈鏈狀或團聚狀結構，在加工過程中可形成類似“空間骨架”的三維網絡。這種網絡結構不僅增強了材料內部的結構完整性，還在受力時能夠有效分散應力，避免局部應力集中導致的早期失效。

3. 疏水改性提升相容性

未經處理的氣相二氧化硅表面富含羥基，易與水分子結合，導致在有機硅基體中分散不均甚至產生團聚。而疏水型氣相二氧化硅經過處理后，表面羥基被取代為甲基等非極性基團，顯著提高了其與非極性有機硅樹脂之間的相容性，有利于實現均勻分散和高效界面結合。

4. 抑制泡孔塌陷與細化泡孔結構

在發泡過程中，加入疏水型氣相二氧化硅有助于穩定泡沫結構。其納米級顆粒可作為成核劑促進微小泡孔生成，并通過增強泡壁強度防止泡孔合并或塌陷，最終獲得更均勻、致密且高強度的泡沫結構。

疏水型氣相二氧化硅作為一種高效的納米增強填料，通過其獨特的納米結構與表面特性，顯著提升有機硅發泡材料的拉伸強度與斷裂伸長率，實現力學性能的全面優化。未來，隨著表面改性技術的進步與分散工藝的改進，其在有機硅復合材料中的應用將更加廣泛，為推動高性能聚合物泡沫材料的發展提供重要技術支持。
