不同氣相二氧化硅添加量對環(huán)氧膠粘劑拉伸強(qiáng)度的影響研究

在現(xiàn)代高分子材料科學(xué)中，環(huán)氧膠粘劑因其優(yōu)異的粘接性能、良好的耐熱性與化學(xué)穩(wěn)定性，被廣泛應(yīng)用于航空航天、電子封裝、汽車制造以及建筑結(jié)構(gòu)等領(lǐng)域。然而，純環(huán)氧樹脂體系存在韌性不足、內(nèi)應(yīng)力大等缺陷，限制了其在高性能應(yīng)用中的進(jìn)一步拓展。為了改善這些性能，研究人員常通過添加功能性填料來優(yōu)化膠粘劑的力學(xué)性能。其中，氣相二氧化硅（fumed silica）作為一種納米級無機(jī)填料，因其高比表面積、良好的分散性和表面活性，成為提升環(huán)氧膠粘劑綜合性能的重要改性材料。

湖北匯富納米材料股份有限公司技術(shù)人員基于HB-139與某疏水型競品兩種氣相二氧化硅在不同添加量下對環(huán)氧膠粘劑拉伸強(qiáng)度的影響數(shù)據(jù)，系統(tǒng)分析其作用規(guī)律，并探討其增強(qiáng)機(jī)制，旨在為高性能膠粘劑配方設(shè)計提供理論依據(jù)和實(shí)踐指導(dǎo)。

圖1

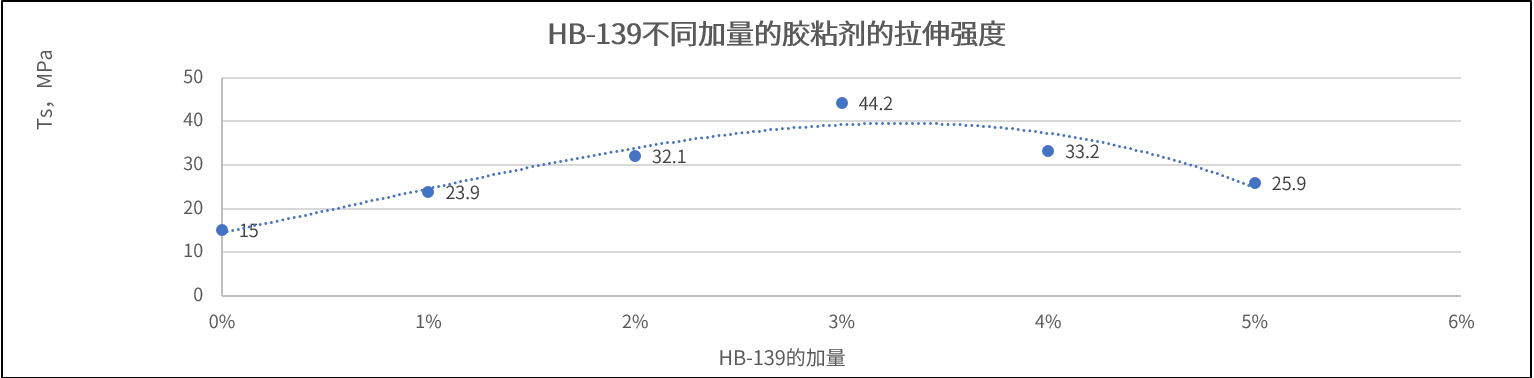

如圖1所示，觀察HB-139的性能表現(xiàn)：當(dāng)添加量為0%時，膠粘劑的拉伸強(qiáng)度僅為15MPa；隨著添加量增加至1%，拉伸強(qiáng)度提升至23.9MPa；繼續(xù)增至2%時達(dá)到32.1MPa；在3%時達(dá)到峰值44.2MPa，較基體強(qiáng)度提升近200%。隨后，當(dāng)添加量上升至4%時，強(qiáng)度下降至33.2MPa；至5%時進(jìn)一步降至25.9MPa。整體呈現(xiàn)“先升后降”的典型拋物線趨勢，表明存在一個最優(yōu)添加比例。

圖2

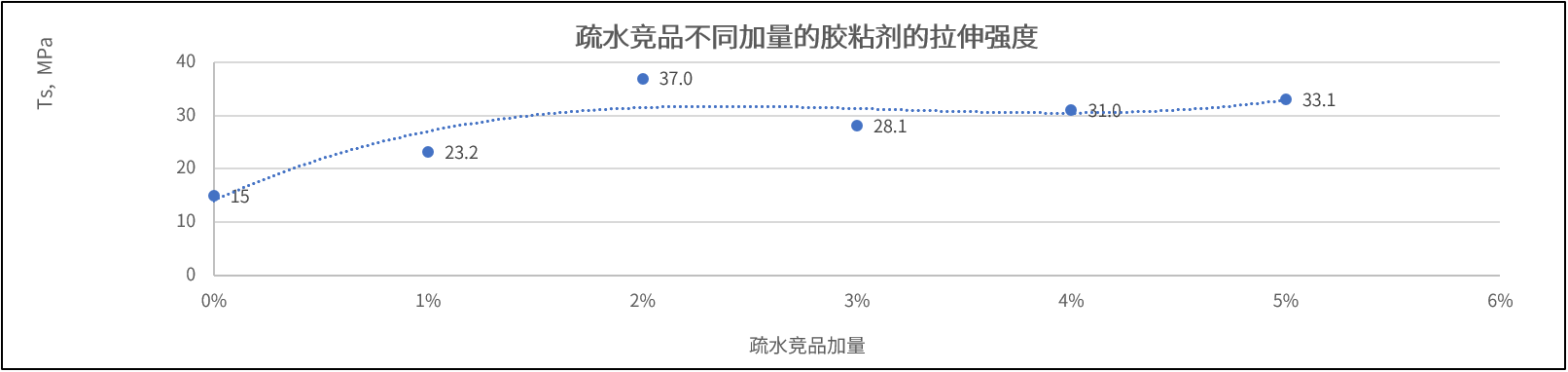

如圖2所示，相比之下，疏水競品的表現(xiàn)則有所不同。在0%添加量時，拉伸強(qiáng)度同樣為15MPa；1%時提升至23.2MPa；2%時達(dá)到最高值37.0MPa；之后隨添加量增加，強(qiáng)度波動較小，3%時降至28.1MPa，4%時回升至31.0MPa，5%時穩(wěn)定在33.1MPa。盡管其最大強(qiáng)度低于HB-139（44.2MPa），但整體曲線更為平緩，顯示出較強(qiáng)的抗過量填充能力。

氣相二氧化硅對膠粘劑拉伸強(qiáng)度的影響主要取決于其在基體中的分散狀態(tài)、界面結(jié)合強(qiáng)度以及所形成的三維網(wǎng)絡(luò)結(jié)構(gòu)。疏水型氣相二氧化硅經(jīng)過表面改性，其硅羥基被有機(jī)基團(tuán)取代，降低了表面能，改善了與有機(jī)樹脂的相容性；其次，氣相二氧化硅在膠粘劑中可通過范德華力或氫鍵形成三維網(wǎng)絡(luò)結(jié)構(gòu)，該結(jié)構(gòu)能有效限制樹脂分子鏈的運(yùn)動，提升其強(qiáng)度，但由于納米填料易因高比表面積而團(tuán)聚，尤其是在高添加量下，其拉伸強(qiáng)度逐漸下降，符合“適量添加顯著提升、過量則適得其反”的普遍規(guī)律。

綜合來看，氣相二氧化硅作為重要的功能性添加劑，能顯著提升環(huán)氧膠粘劑的拉伸強(qiáng)度。HB-139在3%添加量時表現(xiàn)出最優(yōu)性能，強(qiáng)度可達(dá)44.2MPa，體現(xiàn)其優(yōu)異的增強(qiáng)能力；而疏水競品則展現(xiàn)出良好的分散穩(wěn)定性和抗過載能力，適合高填充需求的應(yīng)用。兩種材料的選擇應(yīng)根據(jù)具體應(yīng)用場景進(jìn)行權(quán)衡：追求極致強(qiáng)度者宜選用HB-139并精確控制用量，注重加工穩(wěn)定性和長期性能者則可優(yōu)先考慮疏水競品。

未來的研究方向可進(jìn)一步探索不同表面處理方式、復(fù)合填料體系以及動態(tài)力學(xué)行為對膠粘劑性能的影響，以推動高性能膠粘劑向更廣領(lǐng)域發(fā)展。
