3%神奇比例換取強(qiáng)度飆升145% 氣相二氧化硅你用對了么？

氣相二氧化硅（簡稱“氣硅”）作為一種重要的無機(jī)納米材料，因其獨(dú)特的物理化學(xué)性質(zhì)，在高分子材料改性領(lǐng)域中扮演著越來越重要的角色。聚氨酯膠粘劑是一種廣泛應(yīng)用于建筑、汽車、電子、包裝等多個(gè)行業(yè)的高性能粘合材料，具有良好的柔韌性、耐老化性和粘接強(qiáng)度。然而，傳統(tǒng)聚氨酯膠粘劑在某些極端環(huán)境下仍存在強(qiáng)度不足、耐熱性差等問題。為提升其綜合性能，研究人員常通過添加功能性填料來改善其力學(xué)性能。其中，氣相二氧化硅憑借其高比表面積、優(yōu)異的分散性和與有機(jī)基體的良好相容性，成為改性聚氨酯膠粘劑的理想選擇之一。為此，湖北匯富納米材料股份有限公司技術(shù)人員對氣相二氧化硅對聚氨酯膠粘強(qiáng)度進(jìn)行了測試。

圖1

從圖1數(shù)據(jù)來看，氣相二氧化硅的添加量對聚氨酯膠粘劑的拉伸強(qiáng)度和剪切強(qiáng)度均表現(xiàn)出顯著影響。觀察氣硅添加量對拉伸強(qiáng)度的影響可以看到，隨著氣硅添加量從0%增加到3%，聚氨酯膠粘劑的拉伸強(qiáng)度呈現(xiàn)出持續(xù)上升的趨勢。當(dāng)添加量為0%時(shí)，拉伸強(qiáng)度約為9.3 MPa；當(dāng)添加量達(dá)到3%時(shí)，拉伸強(qiáng)度升至約15.6 MPa，增幅接近68%。這表明適量的氣相二氧化硅能夠有效增強(qiáng)聚氨酯分子鏈之間的相互作用力，提高材料的整體剛性和抗拉能力。氣硅顆粒表面富含活性羥基，可與聚氨酯中的氨基甲酸酯鍵發(fā)生氫鍵作用，從而形成更致密的網(wǎng)絡(luò)結(jié)構(gòu)，增強(qiáng)了材料的內(nèi)聚力。

然而，當(dāng)添加量繼續(xù)增加至5%時(shí)，拉伸強(qiáng)度出現(xiàn)輕微下降，降至約14.7 MPa。這一現(xiàn)象可能源于過量氣硅導(dǎo)致的團(tuán)聚效應(yīng)。由于氣硅顆粒極細(xì)，極易在體系中聚集形成微米級團(tuán)塊，破壞了原本均勻的分散狀態(tài)，反而在材料內(nèi)部產(chǎn)生應(yīng)力集中點(diǎn)，降低了整體強(qiáng)度。此外，過多的填料也可能阻礙聚氨酯分子鏈的正常運(yùn)動(dòng)，限制其彈性形變能力，從而影響最終的力學(xué)表現(xiàn)。

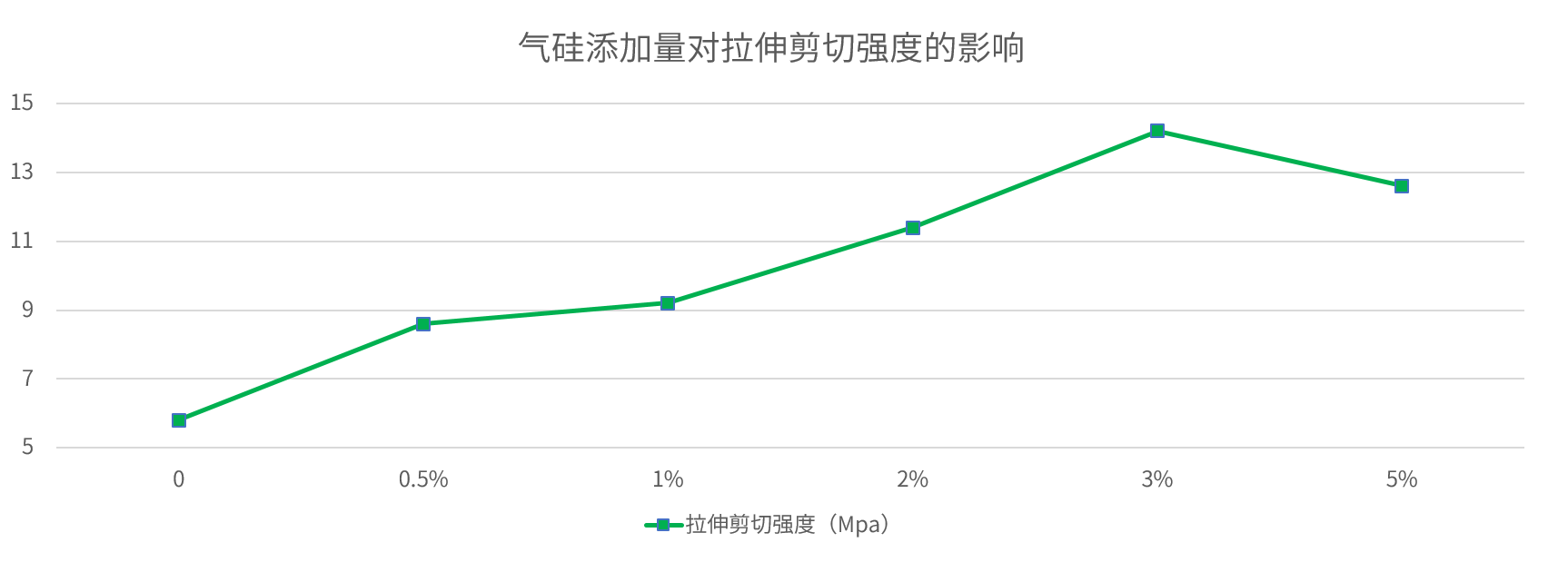

圖2

從圖2數(shù)據(jù)來看氣硅添加量對拉伸剪切強(qiáng)度的影響，趨勢與拉伸強(qiáng)度類似，但變化更為明顯。未添加氣硅時(shí)，剪切強(qiáng)度僅為約5.8 MPa；當(dāng)添加量增至3%時(shí)，剪切強(qiáng)度達(dá)到峰值14.2 MPa，提升了約145%。這說明氣相二氧化硅不僅提升了材料的抗拉能力，還極大地增強(qiáng)了其抵抗剪切變形的能力。在實(shí)際應(yīng)用中，剪切強(qiáng)度是衡量膠粘劑能否牢固粘接不同材料的關(guān)鍵指標(biāo)，尤其是在承受動(dòng)態(tài)載荷或復(fù)雜應(yīng)力環(huán)境下的表現(xiàn)尤為重要。氣硅的加入提高了界面結(jié)合力，減少了界面滑移，使膠層在受到外力作用時(shí)不易脫粘。

同樣，當(dāng)添加量達(dá)到5%時(shí)，剪切強(qiáng)度略有回落至約12.6 MPa。這進(jìn)一步印證了“適量添加優(yōu)于過量添加”的規(guī)律。雖然氣硅本身具有增強(qiáng)作用，但其最佳用量并非越多越好。在實(shí)際生產(chǎn)中，必須權(quán)衡填料成本、加工難度以及最終性能之間的關(guān)系，尋找最優(yōu)配比。

綜合兩幅圖表來看，氣相二氧化硅在聚氨酯膠粘劑中的改性效果顯著，尤其是在3%的添加量下，無論是拉伸強(qiáng)度還是剪切強(qiáng)度都達(dá)到了最佳水平。這一結(jié)果為工業(yè)配方設(shè)計(jì)提供了重要參考：在制備高性能聚氨酯膠粘劑時(shí)，應(yīng)控制氣硅添加量在2%-3%之間，以實(shí)現(xiàn)性能最大化。同時(shí)，也提示匯富納米技術(shù)人員在在后續(xù)研究中需關(guān)注氣硅的表面改性處理，如采用硅烷偶聯(lián)劑進(jìn)行包覆，以進(jìn)一步改善其在有機(jī)相中的分散性，避免團(tuán)聚問題，從而突破當(dāng)前性能瓶頸。

從更廣闊的視角來看，氣相二氧化硅等無機(jī)新材料的發(fā)展正深刻推動(dòng)著聚氨酯膠粘劑行業(yè)的技術(shù)進(jìn)步。傳統(tǒng)的膠粘劑多依賴單一聚合物體系，性能提升空間有限。而隨著納米技術(shù)、復(fù)合材料科學(xué)的進(jìn)步，越來越多像氣硅這樣的功能性填料被引入到高分子體系中，形成了“有機(jī)-無機(jī)協(xié)同增強(qiáng)”的新范式。這類復(fù)合型膠粘劑不僅具備更強(qiáng)的機(jī)械性能，還能賦予材料阻燃、抗紫外線、導(dǎo)電等附加功能，滿足現(xiàn)代工業(yè)對多功能化、智能化粘合材料的需求。

總而言之，氣相二氧化硅作為一類典型的無機(jī)納米填料，已展現(xiàn)出在提升聚氨酯膠粘劑力學(xué)性能方面的巨大潛力。通過對添加量的合理調(diào)控，可以在不犧牲加工性能的前提下顯著增強(qiáng)膠粘劑的拉伸與剪切強(qiáng)度。這一研究成果不僅是實(shí)驗(yàn)室層面的技術(shù)突破，更是推動(dòng)整個(gè)膠粘劑行業(yè)向高性能、多功能、綠色化轉(zhuǎn)型的重要一步。隨著無機(jī)新材料的不斷涌現(xiàn)與深入應(yīng)用，未來的聚氨酯膠粘劑將不再僅僅是“粘合”的工具，而是成為連接材料、結(jié)構(gòu)與功能的智能橋梁，為航空航天、新能源、智能制造等領(lǐng)域提供更可靠的解決方案。
