耐磨飆升54%！親水氣相二氧化硅為UV木器漆披上"納米鎧甲"

在當代家居裝飾與家具制造產業中，UV 木器涂料憑借固化速度快、VOC 排放低、成膜致密性優等顯著優勢，成為木質制品表面防護與裝飾的核心材料。然而，木質家具、地板等制品在日常使用中頻繁遭受摩擦、刮擦等物理作用，涂層耐磨性不足會直接導致表面劃痕、失光，縮短產品使用壽命并降低美觀度。因此，如何通過功能性改性提升 UV 木器涂料的耐磨性，成為行業技術研發的關鍵方向。

親水氣相二氧化硅（如HL-200）是由氯硅烷（鹵硅烷）在氫氧焰中高溫水解生成的納米級無定形二氧化硅粉末。其表面富含硅羥基（Si-OH），賦予其極強的親水性。這種獨特的結構使其具有高比表面積、超微細粒徑（納米級）以及表面活性極高等特點。在涂料體系中，HL-200絕非簡單的填充物。其巨大的比表面積和豐富的表面羥基，使其能與樹脂基體形成強大的物理吸附和氫鍵作用，猶如在聚合物鏈間架設起無數微小的“三維網絡結構”。同時，這些堅硬無比的納米粒子均勻分散在漆膜中，當表面承受摩擦時，它們如同微小的“納米盔甲”，有效分擔并耗散外力，大幅延緩樹脂基體的磨損進程。

為進一步探究親水型氣相二氧化硅HL-200對UV木器涂料耐磨性影響，湖北匯富納米材料股份有限公司技術人員，通過變化氣硅的添加量，用實驗數據清晰揭示氣相二氧化硅對UV木器涂料耐磨性的影響程度。

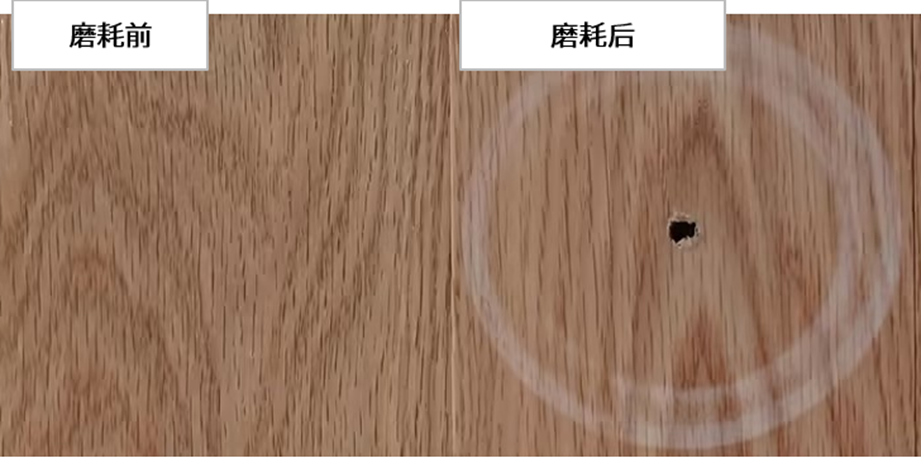

其中，以0%添加量的UV涂料為空白樣，以添加0.5%、1%、1.5%和2%的HL-200的UV涂料為實驗樣，比較在相同磨損情況下，磨耗值（g）。

數據顯示，添加量0%的磨耗值達到65.3g,耐磨性能最弱，漆膜非常容易受損。添加0.5% HL-200，磨耗值降至38g，性能提升約41.8%。添加1% HL-200，磨耗值進一步降至35.1g，相比空白樣提升約46.2%。添加1.5% HL-200，磨耗值進一步降至32.5g，相比空白樣提升約50.2%。 添加2% HL-200，磨耗值達到最低點29.8g，相比未添加的空白樣本，耐磨性提升高達54.3%！這一數據充分證明了HL-200在較高添加量下對耐磨性的極限增強能力。

在UV木器涂料體系中成功應用HL-200，其關鍵在于實現納米粒子完美的解聚與分散。親水特性雖賦予HL-200良好的潤濕性，但其巨大的比表面積和表面能也使其極易團聚。因此，必須借助高效的分散設備（如高速分散機）和適宜的分散工藝（合適的分散時間和轉速）。目標是讓HL-200以原生粒子的尺度均勻穩定地分散在UV木器涂料中，最終固化形成均質、致密的納米復合漆膜。

當HL-200的納米粒子完美融入UV固化網絡，其賦予漆膜的遠不止于可量化的耐磨數字。從65.3g到29.8g的磨耗值降低，不僅僅是實驗室數據的勝利，更在重塑消費體驗。對于一張餐桌，它意味著不再畏懼餐具的日常劃擦，長久保持優雅光潔；對于一片木地板，它代表著承受數載步履仍歷久彌新，紋理清晰可見；對于一件工藝品，它守護著表面每一處精雕細琢的細節不被時間侵蝕。這背后，是HL-200帶來的更長使用壽命、更低維護成本與美學價值。

納米科技在涂料領域的滲透，如HL-200的應用，標志著材料改性進入更微觀、更精準的新維度。親水氣硅對UV木器漆耐磨性的卓越提升，不僅解決了一個具體的技術痛點，更深層的意義在于揭示了材料復合化的巨大潛力——通過精心設計納米粒子與有機基體的界面，我們能在微觀層面重構材料的宏觀性能邊界。

未來，隨著對納米粒子表面改性、定向排列及多組分協同效應的深入研究，類似HL-200的功能性納米填料必將展現出更廣闊的應用前景，并成為傳統涂料工業轉型升級的關鍵鑰匙。
