國產氣硅在UV涂料中的增稠觸變性對比 多場景彰顯國產替代優勢

在高端涂料領域，氣相二氧化硅（氣硅）作為關鍵的流變助劑，其增稠觸變性能會直接影響涂料的施工性能、施工效率和最終品質。長期以來，國際品牌憑借技術壁壘占據市場主導地位，但近年來國產氣相二氧化硅通過技術創新實現性能躍升，在涂料增稠觸變、防流掛、防沉降、補強、抗結塊、助流動等作用上取得了較大進步間。

為進一步探究在涂料細分領域中，國產氣相二氧化硅與國外競品A/B有何差異和優劣勢，湖北匯富納米材料股份有限公司技術人員分別以UV金屬涂料、UV木器涂料、UV塑料涂料為研究方向，在多場景中對比國產替代的優劣勢。本文基于實驗數據，系統對比國產HL-200/HB-151與國外競品A/B的流變控制性能差異，揭示國產替代已在技術突破上開辟新路徑。

UV水性涂料

在UV水性涂料體系中，氣相二氧化硅的增粘效果與觸變指數是衡量其流變控制效果的核心指標。實驗數據顯示，親水型氣相二氧化硅可有效的增加UV水性涂料的增稠觸變性。國產HL-200在1.0%、1.5%、2.0%和2.5%的添加量下，相較國外競品A均有良好的增稠效果；觸變性的表現上，在1.0%、1.5%、2.0%和2.5%添加量下，HL-200的觸變值均高于國外競品A。可見在增稠觸變性上，國產親水型氣相二氧化硅HL-200相較于親水國外競品A具有良好的增稠觸變性。在實際應用中，推薦HL-200的添加量在1.0%左右，既能保證良好的增稠觸變性又能保證成本適合。

UV木器涂料

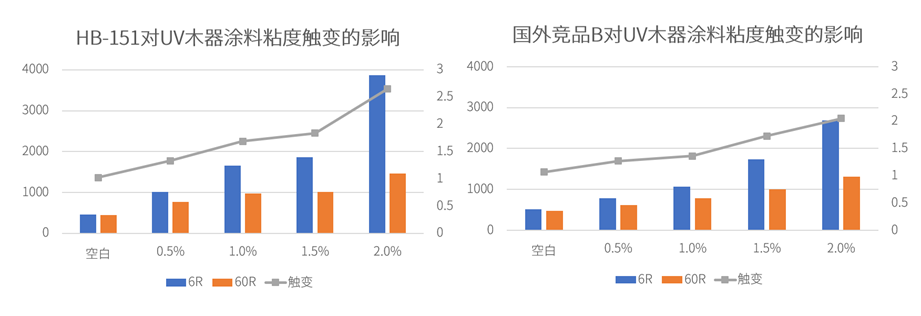

UV木器涂料對氣硅的分散性與施工特性要求嚴苛，在涂料應用中，要求能保持木器紋理和透明性。實驗表明，隨著疏水型氣相二氧化硅的加入，UV木器涂料的粘度不斷提升，HB-151與國外競品B的分散性基本相同。比較二者整體粘度柱狀圖，HB-151數值高于國外競品B，其中，HB-151在2.0%添加量時達到最大粘度3867Pa·s，國外競品B粘度達到2683 Pa·s，兩者相差近1200 Pa·s，可見HB-151的增稠性優于國外競品。在觸變性指數曲線上，HB-151始終高于國外競品B，HB-151對于疏水國外競品B增稠觸變明顯。在實際應用中，推薦HB-151的添加量在1.5%左右，既能保證良好的增稠觸變性又能保證成本適合。

UV塑料涂料

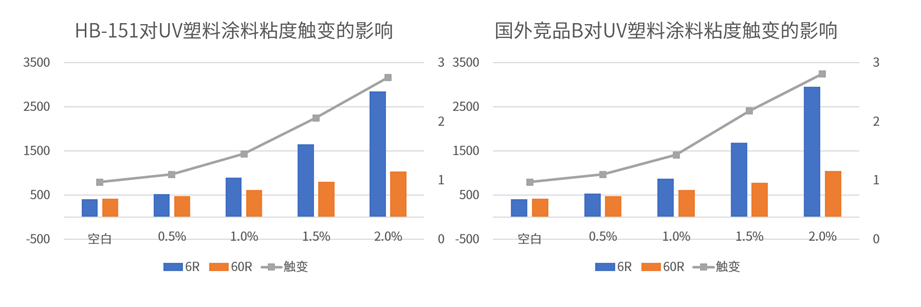

 在UV塑料涂料中，HB-151與國外競品B在不同添加量下，均可以提升其粘度和觸變性，隨著添加量的增加而增加。同時比較兩者的數據，匯富納米技術人員發現，雙方整體粘度柱狀圖與觸變曲線圖趨于一致，可見在UV塑料涂料中，HB-151與疏水國外競品B的增稠觸變性基本持平。在實際應用中，推薦添加量1.5%左右，既能保證良好的增稠觸變性又能保證成本適合。

在一系列國產氣相二氧化硅與國外競品A/B對比中，國產氣相二氧化硅的各項數據取得了一定的突破和領先。從產業視角看，國產氣硅的崛起打破了國際品牌的技術壟斷，為涂料企業提供了更具性價比的選擇，在提升涂料綜合性能的同時，這種“降本增效”的雙重優勢，正推動國產替代從“可用”向“好用”進化，為高端制造領域本土化供應鏈構建提供關鍵支撐。

未來，隨著國產氣相二氧化硅在品牌型號、功能化改性、復合助劑開發、細分應用等領域的持續深耕，其應用場景進一步拓展，從跟跑到領跑的技術跨越，不僅彰顯了中國材料科學的創新實力，更為全球涂料行業貢獻了“中國方案”。在這場流變控制的科技競賽中，國產替代正以性能與價值的雙重突破，重塑產業競爭格局。
