國產替代視角下氣相二氧化硅與國外競品B在UV涂料中性能比較研究

在全球經濟一體化的大背景下，單邊保護主義抬頭，國際化發展浪潮下關稅戰日益激烈，高性能材料需求會受到影響和掣肘，國產替代已成為推動我國產業升級、提升國際競爭力的重要戰略。隨著UV木器涂料行業對高性能流變助劑需求的不斷增長，氣相二氧化硅作為關鍵功能材料，其增稠觸變性和分散性直接決定了高端涂料的施工效率與成膜質量。長期以來，國內市場高度依賴進口產品（如國外競品B），面臨成本高企、供應鏈穩定性不足等痛點。

氣相二氧化硅作為一種重要的無機非金屬材料，在涂料工業中發揮著舉足輕重的作用。它不僅能夠顯著改善涂料的增稠觸變性和分散性，還能提升涂料的耐候性、耐磨性等綜合性能。然而，長期以來，我國氣相二氧化硅市場也面臨著進口依賴的問題。因此，研發具有自主知識產權的氣相二氧化硅產品，實現國產替代，對于提升我國涂料工業的核心競爭力具有重要意義。

在此背景下，國產氣相二氧化硅HB-151的研發與應用成為突破“卡脖子”技術、實現進口替代的重要方向。匯富納米技術人員基于HB-151與國外競品B的對比實驗數據，系統分析兩者在粘度觸變行為、分散性及高添加量適應性上的差異，揭示HB-151在控制流掛與流平平衡、優化分散工藝等方面的獨特優勢，為國產材料在UV涂料體系中的規模化應用提供理論支撐與實踐參考，助力行業降本增效與供應鏈自主可控目標的實現。

將HB-151與國外競品B添加入UV木器涂料后，對比其不同添加量情況下顆粒細度情況，以探究疏水型氣相二氧化硅在涂料中的分散性質。

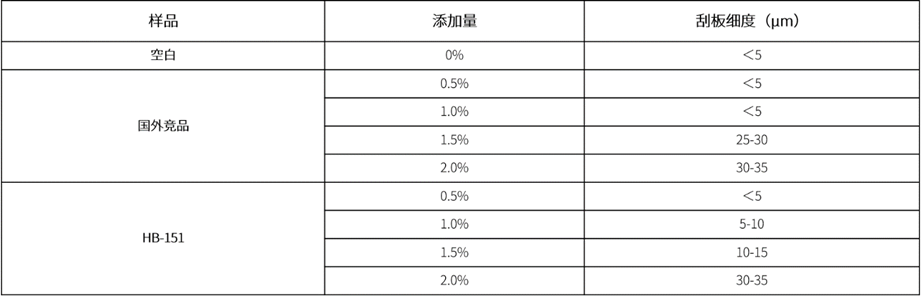

數據顯示，在0.5%、2.0%的添加量下，HB-151與國外競品B的刮板細度一致。在1.0%添加量下，國外競品B刮板細度小于5μm，HB-151刮板細度則在5-10μm之間，競品具有優勢；在1.5%添加量下，國外競品B刮板細度在25-30μm之間，HB-151刮板細度則在10-15μm之間，HB-151具有優勢。可見二者雖然在不同添加量下表 現各異，但是整體上的分散性基本相同。

再將不同添加量下的HB-151與國外競品B，在UV木器涂料中充分分散，使用儀器對其不同轉速下的粘度和觸變性進行測試。

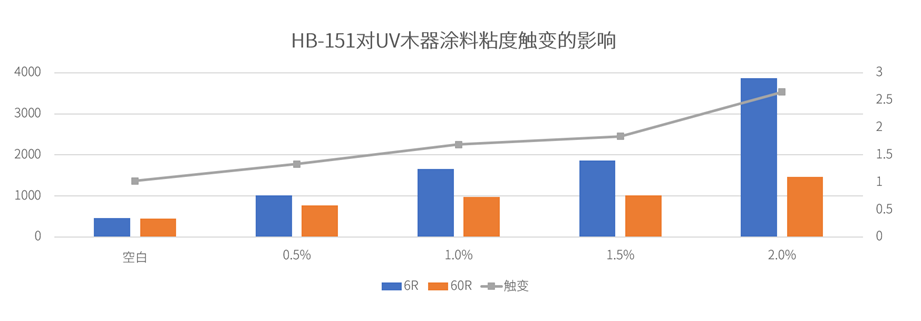

隨著HB-151添加量從0增加到2.0%，涂料觸變性能呈現上升趨勢，在6R和60R兩種測試條件下，粘度也逐步增加。這表明HB-151能夠有效提升UV木器涂料的增稠觸變性，其微觀粒子結構在涂料體系中形成物理交聯網絡，阻礙涂料流動，從而增加粘度和觸變性，使涂料在施工時不易流掛，且能更好地保持涂膜厚度均勻。

國外競品B同樣隨著添加量的增加，觸變性能增強，6R和60R條件下的粘度也有所上升。但對比發現，在相同添加量下，HB-151使涂料獲得的觸變性能提升幅度相對更大，意味著HB-151在增稠觸變方面可能具有更優的效果，能為涂料提供更好的施工穩定性。

本文通過實驗比較了HB-151與國外競品B在UV木器涂料中的增稠觸變性和分散性。結果表明，兩者在增稠觸變性方面均表現出色，但HB-151在提升涂料觸變性方面可能具有更優的性能。在分散性方面，兩者在低添加量下均表現出良好的分散性，但在高添加量下，國外競品B的分散性變差更為顯著。因此，在實際應用中，可根據具體需求選擇合適的氣相二氧化硅產品。對于需要高觸變性和良好分散性的UV木器涂料配方，HB-151可能是一個更優的選擇。同時，也為國產替代提供了有力支撐，有助于國產材料研發與生產能力崛起。推動國產材料在更多領域實現對進口產品的替代，助力中國制造業在全球產業鏈中邁向中高端，書寫屬于中國材料的嶄新篇章。
